项目背景

某发电厂，位于河南省洛阳市，一期建设2×600MW机组，二期工程规划建设2×1000MW机组。

目前供水水源共有三路，第一路为洛阳市涧西区污水处理厂来中水，第二路来水为黄河水，第三路为该县自来水公司来地下水。

生产性废水排至工业废水处理系统处理后用于绿化用水或回用至原水系统；脱硫废水经处理达标后回用于灰场喷洒抑尘、机组捞渣机或回用至原水系统；循环水排污水则直接排至厂外黄河渠。

工作范围如下：

1.根据该电厂水系统流量计安装情况进行勘查并评估，出具水平衡系统建设所需增加流量测点数量及位置图纸，并提供安装方案；对现有流量测点不符合水平衡信息系统建设需求的，提供具体改造方案。

2.对该电厂现有流量数据监测及通讯方式进行勘查并评估，出具水平衡信息系统架构方案以及数据通讯方案。

3.对后续水平衡系统信息系统建设具体工作量进行盘点，排定具体施工计划，出

具施工蓝图及整体系统建设设计方案。

现场应用

1.确定计量点

首先根据全厂管路及工艺，确定水计量点，共计59处（加装二次表5台、加装流量计35台，从厂内系统直接获取数据18处，估值1处），并绘制全厂水平衡系统图。其中：

①目前已安装的水计量表计有29处，其中:

a) 因只提供4~20mA且水量较大，建议加装二次表的5处。

b) 建议将现有无远传浮子流量计更换为远传浮子流量计3处。

c) 建议直接从厂内辅控系统实时历史数据库获取瞬时及累计的18处。

d) 因涉及贸易结算、或运行不稳定、或安装位置不佳等原因，建议在其附近增加流量计的3处。

②需要加装且具备加装条件的表计29处，其中：

a) 建议加装超声波流量计20处。

b) 建议加装涡街流量计8处。

c) 建议加装暗渠流量计1处。

(详见3.3-现有流量测点改造方案)

③不具备加装条件，且水量较小，建议采用估值的1处。

2.确定通讯点

根据计量点的分布，布置无线通讯节点34处，其中终端点20处，中继点13处，中心点1处。

通讯节点包括中心点、中继点、终端点：

a) 中心点部署在本系统数据通讯服务器处，用于接收所有的通讯数据；

b) 终端点部署在每个计量区域，连接表计485通讯线路；

c) 中继点部署在间隔过远的节点之间，用于无线信号的传递和放大。

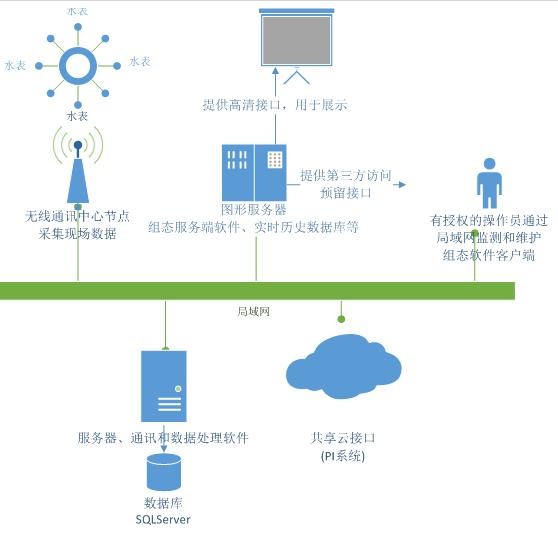

3.系统架构

本系统采用三层架构设计：采集层、处理层、应用层。

a) 采集层

组建无线通讯网络，能够通过无线通讯网络和厂内现有网络采集流量计和厂内DCS中相关数据；

b) 处理层

设备部署在本系统中心机房(由甲方具体确定)，配置机柜、服务器、网络设备等，不间断地存储和处理数据，为应用层提供分析数据。同时提供安全的对外数据共享接口，供厂内厂内辅控系统实时历史数据库读取。

c) 应用层

服务端也部署在本系统中心，配置图形服务器、组态服务器、组态软件、实时历史数据库，依托上述软硬件，由施工单位完成各功能的开发，满足甲方在水系统监测、3D水管网监测、设备运行监测、水平衡统计分析、水量统计报表等不同主题的应用需求。

详情介绍

【略】
