项目背景

在化工企业中，流量仪表在生产过程控制、能源计量等活动中是非常重要的测量设备，它的合理选型和配置与化工运行的效率、产品质量密切相关。因此，针对不同测量的目的、实际工况、介质参数等，仪表的配置选型非常重要。

由于仪表种类繁多，好的仪表选型是要依据测量介质特性和仪表工作特性综合考虑，结合现场经验做出最有效的解决方案。经过我们多年的现场使用情况得出一个结论“：旋进流量计在测量管径DN100以下、介质中含有少量固态颗粒、流量小的工况时，效果明显优于转子流量计”。

主要应用

某厂纺丝装置的现场案例：

由于旋进流量计在测量小流量的突出优势，某工厂在2016年的老区纺丝车间，试用了3台旋进流量计，情况如下：

以前是用转子流量计测量中和浴液（含H2SO4/Na2SO4），DN25口径测量范围：1~5m3/h，由于压缩机工作时的压力不稳定，经常会造成转子流量计的浮子在冲压下打翻，造成卡壳，无法进行介质的计量。

经研究发现：由于该位置的流量很低，一般流量计的下限无法满足测量需求，但是旋进流量计的下限很低，DN20口径的测量范围：0.4~6m3/h，优于转子流量计的测量范围：2~16m3/h。经过多方努力，将转子流量计改为旋进流量计。经过一年的观察，现场实际使用效果良好，解决了工艺中的一个难题。（见图五）

随后，该厂陆续在新区甲醇、醋酸乙烯装置、纺丝、PVA等车间装置进行了旋进流量计替换转子流量计的改造工作，总数超过40套，且运行效果明显。

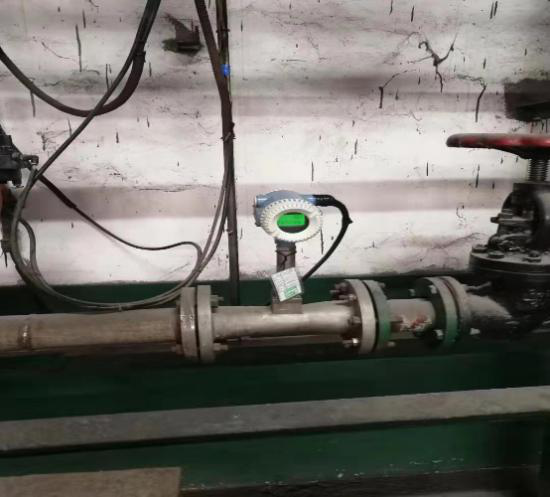

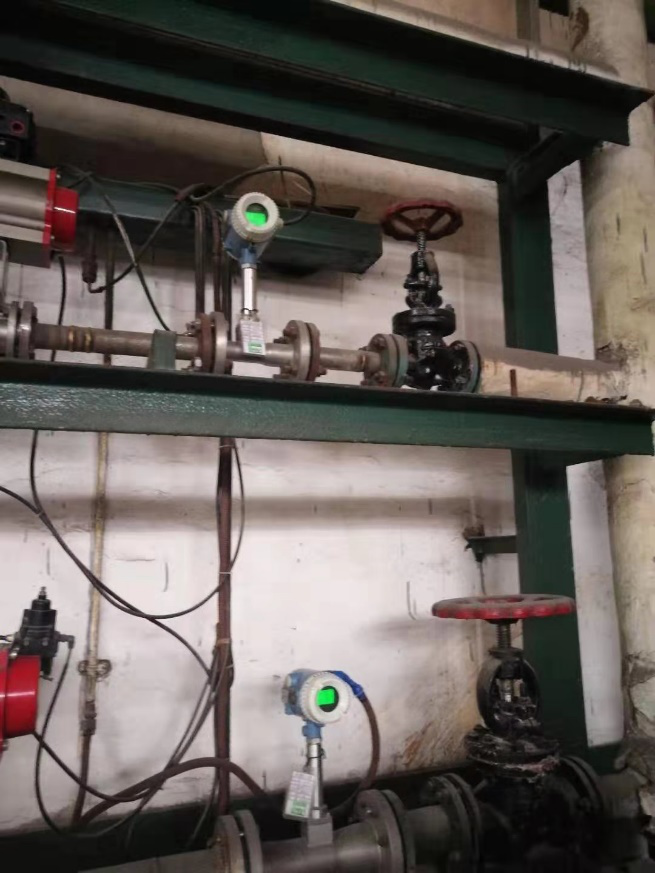

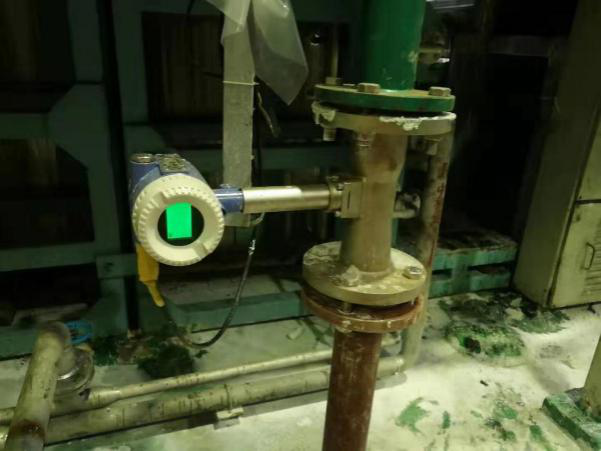

旋进流量计测量中和浴液实物照片

详情介绍

根据实际工况，两种流量计特性比对：

通过对比分析：

根据仪表优缺点可知，在流量较小时，这两种流量计从原理上来说都是可以选择的，但在实际运用中是有差异的。

转子流量计要的小流量必须选择轻质材料（塑料等）的浮子，而且浮子是通过上下运动工作的，这种选择就带来两个主要缺陷：

1、不能耐受介质冲击，如果流量波动大（例如：阀门快速开启）时，浮子太轻会被吹翻或卡到轨道上，造成损坏，无法工作。

2、带有一些颗粒物（有一定粘性）的介质，会附着在浮子上，造成计量误差或无法工作。

而旋进流量计因为它的原理和特性，正好可以规避这些问题。同时他具有和转子流量计相同的一些优点，完全可以取代转子流量计并具备更长的使用寿命、更准确的计量精度。
