啤酒
2021-02-23

项目背景

在某集团型啤酒企业生产现场,流量仪表在能源物资(二氧化碳CO2)的计量统计应用过程中,即对外贸易结算、对内车间与产品品项能耗值统计以及建立有效的系统化能源计量管控措施方面,发挥了重要作用。

主要应用

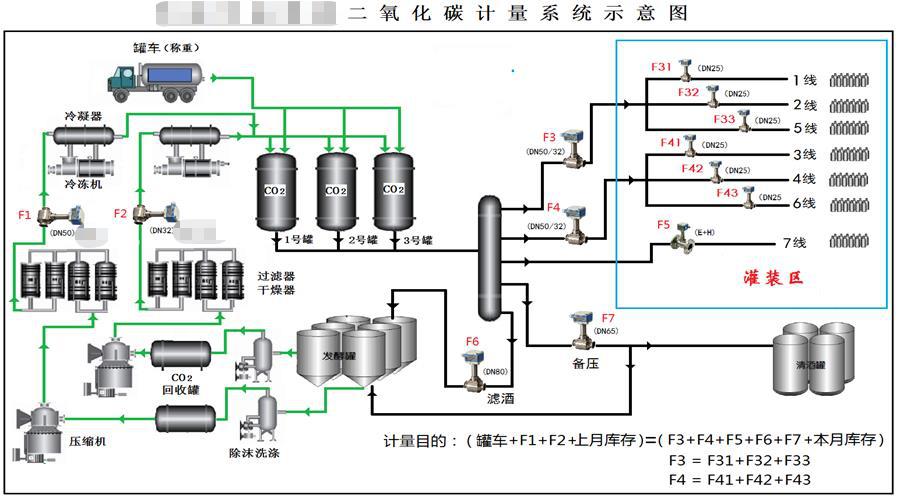

某集团型啤酒企业示范工厂流量仪表的现场应用案例,参考图例如下:

需求描述:

1、 计量系统是由厂外输送、厂内输送、厂内回收、厂内消耗等四部分构成;

2、 系统根据生产工艺要求,具有2种物态转换过程(液态转气态和气态转液态)、温压控制过程(冷凝压力控制、液态转气态温度控制、灌装压力控制等);

3、 系统根据能源管控要求,流量仪表的计量数据能满足对外罐车二氧化碳CO2计量数据的监测目的,对内能形成二氧化碳CO2回收量数据考核,同时对生产车间二氧化碳CO2消耗量能进行二级计量数据汇总统计

4、 按照能源企业计量管理的国家标准相关要求,计量单位采用以质量Kg为基准;

5、 计量仪表的材质与连接方式要求为316不锈钢和卫生级连接;

6、 设计选型及安装调试后,单位表计满足≤±1%,计量系统误差≤1.5%;

应用描述:经过现场了解生产工艺和流量仪表安装使用环境,采用以下解决方案。

1、 二氧化碳CO2气化后分气缸出口管道,采用4台旋进流量计和1台涡街流量计,作为生产车间的计量一级表(图中F3、F4、F5、F6、F7、),其中F5为7号啤酒灌装线计量表;在6条啤酒灌装线的二氧化碳CO2供气管道配置6台涡街流量计,作为计量二级表(F31、F32、F33、F41、F42、F43);

2、 2台二氧化碳CO2压缩机出口管道各采用1台涡街流量计,共计2台;

3、 上述流量计的配套方式均采用温压实时补偿,和配套高精度流量积算仪,可完成二氧化碳CO2密度的准确计算和质量流量Kg)的累加运算

4、 以上流量仪表,经严格选型和现场调试,运行良好,计量数据结果符合应用预期;

5、 罐车的监测数据为推算值,公式为:

罐车计量值+F1+F2+上次库存=F3+F4+F5+F6+F7+本次库存;

其中上次库存和本次库存需要对3个液态二氧化碳CO2储存罐进行计量标尺测量在进行计算得出
